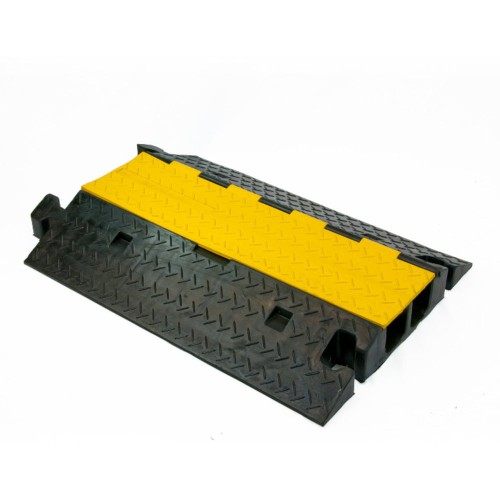

Pedana passacavo robusta in gomma rinforzata a due corsie per l'attraversamento di condutture fino a 78 mm di sezione.

La CC078X2M è stata prodotta per carichi estremamente pesanti con due grandi canali da utilizzare in cantieri e in situazioni in cui bisogna proteggere cavi o tubi flessibili fino a 78 mm di diametro dal passaggio di mezzi di lavoro.
Le code per l’incastro sono integrate alla base rendendo la pedana pronta all'uso senza bisogno di perni di giunzione separati, evitando di perdere tempo nell'installazione o di perderli.
Prodotta con una mescola speciale compressa senza impurità e senza odori persistenti.
Il coperchio è stato prodotto in gomma, come la base, invece che in PVC in modo da eliminare il problema della rottura in caso di urti.

Caratteristiche
Base in gomma per una maggiore capacità di carico e maggiore durata.
Assenza di odori sgradevoli.
Superficie inferiore realizzata per ottenere massima aderenza al suolo
Modulazione a coda di rondine per installazione semplificata e fissaggio rapido
Proprietà ignifughe, di isolamento elettrico e di resistenza ad acidi e solventi
Resistenza eccellente alla corrosione. Non assorbe acqua o liquidi.
Resistenza eccellente all’abrasione
Resistenza agli urti anche a basse temperature
Basso coefficiente d’attrito con eccellenti proprietà di antiaderenza.
Stabilità dimensionale nel tempo in presenza di deformazioni residue basse o nulle.
Buona rigidezza globale del sistema strutturale.

Dati Tecnici
Lunghezza: 800 mm
Larghezza: 600 mm
Altezza: 105 mm
Numero di canali: 2
Misura dei canali: 78x80 + 82x80 mm
Diametro massimo consigliato del cavo: 70 mm
Materiale: Gomma
Portata: 40.000 kg

Disegno Tecnico

CONFORMITÀ A DIRETTIVE E NORME EUROPEE
Il prodotto è conforme ai requisiti di sicurezza delle seguenti Direttive Comunitarie:

• Direttiva Bassa Tensione 2014/35/UE

Sono state applicate le seguenti Norme Tecniche ed Europee Armonizzate:

• EN 50085-1 (Sistemi di canali e condotti per installazioni elettriche).
• IEC 61537 / CEI EN 61537 (Sistemi di canalizzazioni per la gestione dei cavi).

CONFORMITÀ ALLA NORMATIVA NAZIONALE ITALIANA
Il prodotto soddisfa i requisiti di sicurezza e idoneità previsti dalle seguenti leggi e norme italiane vigenti:

• Norma CEI 64-8: Con particolare riferimento ai requisiti di protezione meccanica e sicurezza delle condutture per installazioni temporanee (Sezioni 704 cantiere, 752 pubblico spettacolo).
• D.Lgs. 9 aprile 2008, n. 81 (Testo Unico sulla Sicurezza): In materia di prevenzione degli infortuni, protezione dei lavoratori e transitabilità in sicurezza dei luoghi di lavoro.

STRUTTURE E CARICHI MECCANICI (PORTATA)
Prodotto certificato in conformità con la normativa del MINISTERO DELLE INFRASTRUTTURE E DEI TRASPORTI.

• D.M. 17.01.2018 (Norme Tecniche per le Costruzioni): Idoneità per Categoria G (Aree per traffico e parcheggio di veicoli medi con peso a pieno carico compreso fra 30 kN e 160 kN).
• Eurocodici Strutturali di riferimento: UNI ENV 1993-1-1:1994, UNI EN 1993-1-1:2014, UNI ENV 1993-1-3:2000, UNI EN 1993-1-3:2007, EN 1993-1-8:2005.

TUTELA CHIMICA E AMBIENTALE (REACH)
Il prodotto è stato valutato per soddisfare i più alti standard di sicurezza, salute e tutela ambientale. I materiali sono stati scelti rispettando i requisiti del regolamento europeo EU REACH REGULATION (EC) No 1907/2006 in riferimento all'Allegato XIV del regolamento (REACH authorization list), modificato dal Regolamento 143/2011 del 17 febbraio 2011, dal Regolamento 125/2012 del 14 febbraio 2012 e dal comunicato ED/87/2012 del 15/06/2012 dell'ECHA.

Per ulteriori informazioni sul regolamento REACH, è possibile visitare il sito ufficiale dell'Agenzia Europea delle Sostanze Chimiche su echa.europa.eu.
